Programma di produzione

Il programma di produzione di TAJMAC-ZPS è composto da macchine automatiche a fantina mobile e plurimandrino, meccanici e CNC. Le macchine vengono utilizzate nelle più esigenti industrie di tutti i mercati mondiali e si sono guadagnate un'ottima reputazione per i loro elevati parametri tecnici, precisione e affidabilità.

Torni automatici plurimandrino MORI-SAY

Macchine meccaniche serie AC
Concetto tradizionale di torni automatici a camme adatti per produzioni di grandi serie o di massa. Versione base con 6 o 8 mandrini, controllata da motori per il comando di mandrini e avanzamenti.
Macchine a controllo numerico serie TMZ
Macchine completamente a controllo numerico con 5, 6 e 8 mandrini. Adatte alla produzione in serie di parti tecnologicamente impegnative.

Torni automatici CNC a fantina mobile MANURHIN K’MX

Presentiamo ai nostri clienti le nostre macchine automatiche a fantina mobile, altamente produttive, per la lavorazione di pezzi da barre di materiale, quadrati ed esagonali. Questo tipo di torni automatici ha ampliato il programma di produzione TAJMAC-MTM, a. s. dopo l'acquisizione di MANURHIN K´MX nel 2004 e il trasferimento della produzione da Mulhouse a Zlín.

  • Tornitura più potente!
  • Fresatura più potente!
  • Maggiore produttività!
Tornio automatico plurimandrino MORI-SAY 620AC
  • Numero mandrini: 6
  • Diametro max. della barra: 20 mm
  • Max. lunghezza caricamento materiale: 100 mm
  • Giri mandrino: max 6 000 min-1
Maggiori informazioni

Versione Base con 6 slitte trasversali, 6 slitte longitudinali, 4 carri a croce con correttore di conicità e blocco centrale con movimento indipendente.
Motorizzazione Siemens Simodrive con gamma continua di velocità mandrini ed avanzamenti indipendenti, PLC Simatic 7-300

Tornio automatico plurimandrino MORI-SAY 632AC, 642AC
  • Numero mandrini: 6
  • Diametro max. della barra: 32/42 mm
  • Max. lunghezza caricamento materiale: 125 mm
  • Giri mandrino: max 4 250 min-1
Maggiori informazioni

Versione Base con 6 slitte trasversali, 6 slitte longitudinali, 4 carri a croce con correttore di conicità. 4 frizioni di sicurezza per sovraccarichi, alta stabilità termica e dinamica, lavorazioni di barre con diametro fino a 32mm (42 mm per il modello 642)
Motorizzazione SIEMENS Simodrive con gamma continua di velocità mandrini ed avanzamenti, PLC Siemens SIMATC S 7-300

Tornio automatico plurimandrino MORI-SAY 657AC, 667AC
  • Numero mandrini: 6
  • Diametro max. della barra: 57/67 mm
  • Max. lunghezza caricamento materiale: 160 mm
  • Giri mandrino: max 3 200 min-1
Maggiori informazioni

Versione Base con 6 slitte trasversali, 6 slitte longitudinali, 4 carri a croce con correttore di conicità. 4 frizioni di sicurezza per sovraccarichi, alta stabilità termica e dinamica, lavorazioni di barre con diametro fino a 57mm (67 mm per il modello 667)
Motorizzazione SIEMENS Simodrive con gamma continua di velocità mandrini ed avanzamenti, PLC Siemens SIMATC S 7-300

Tornio automatico plurimandrino MORI-SAY 832AC, 842AC
  • Numero mandrini: 8
  • Diametro max. della barra: 32/42 mm
  • Max. lunghezza caricamento materiale: 125 mm
  • Giri mandrino: max 3 750 min-1
Maggiori informazioni

Versione Base con 8 slitte trasversali, 8 slitte longitudinali, 4 carri a croce con correttore di conicità. 4 frizioni di sicurezza per sovraccarichi, alta stabilità termica e dinamica, lavorazioni di barre con diametro fino a 32mm (42 mm per il modello 642)
Possibilità di lavorazioni in ripresa su pinza o con autocentrante fino a 130 mm di diametro. Motorizzazione SIEMENS Simodrive con gamma continua di velocità mandrini ed avanzamenti, PLC Siemens SIMATC S 7-300

Tornio plurimandrino MORI-SAY TMZ642CNC
  • Numero mandrini: 6
  • Diametro max. della barra: 42 mm
  • Max. lunghezza caricamento materiale: 150 mm
  • Giri mandrino: max 5 000 min-1
Maggiori informazioni

Versione base con 5 carri a croce, 6 slitte longitudinali e 1 slitta radiale per la troncatura. Fino a 44 assi controllati, giri mandrino indipendenti.
Sistema di controllo Siemens Sinumerik SOLUTION LINE.

Tornio plurimandrino MORI-SAY TMZ842CNC
  • Numero mandrini: 8
  • Diametro max. della barra: 48 mm
  • Max. lunghezza caricamento materiale: 180 mm
  • Giri mandrino: max 4 500 min-1
Maggiori informazioni

Versione base con 7 carri a croce, 8 slitte longitudinali e 1 slitta radiale per la troncatura. Fino a 62 assi controllati, giri mandrino indipendenti.
Sistema di controllo Siemens Sinumerik SOLUTION LINE

Tornio plurimandrino MORI-SAY TMZ867CNC
  • Numero mandrini: 8
  • Diametro max. della barra: 67 mm
  • Max. lunghezza caricamento materiale: 200 mm
  • Giri mandrino: max 2 500 min-1
Maggiori informazioni

Versione base con 7 carri a croce, 8 slitte longitudinali e 1 slitta radiale per la troncatura. Fino a 62 assi controllati, giri mandrino indipendenti.
Sistema di controllo Siemens Sinumerik SOLUTION LINE

Tornio automatico a fantina mobile MANURHIN K'MX 413
  • Barra max. ⌀ 13mm oppure ⌀16 mm
  • Velocità 12.000 giri su entrambi i mandrini
  • Motore del mandrino potente
  • Due utensili assiali con taglio simultaneo
  • Numero utensili in taglio simultaneamente: 2 assiali
Maggiori informazioni

MANURHIN K’MX 413 è stata progettata per la lavorazione di pezzi piccoli da barre fino a ø 13 mm o fino a ø 16 mm.

Tornio automatico a fantina mobile MANURHIN K’MX 432
  • Barra max. ⌀ 32mm oppure ⌀36 mm
  • Velocità 10.000 giri su entrambi i mandrini
  • Potenza utensili motorizzati 2,3 kW
  • Coppia utensili motorizzati fino a 32 Nm
  • Numero utensili in taglio simultaneamente: 2 assiali
Maggiori informazioni

MANURHIN K'MX 432 è stata progettata per la lavorazione produttiva di pezzi da barre con diametro massimo di 32 mm e 36 mm (con modifica della barra).

Tornio automatico a fantina mobile MANURHIN K'MX 532 TREND
  • Barra max. ⌀ 32mm oppure ⌀36 mm
  • Velocità 10.000 giri su entrambi i mandrini
  • Potenza utensili motorizzati 2,3 kW
  • Coppia utensili motorizzati fino a 32 Nm
  • Numero utensili in taglio simultaneamente: 2
Maggiori informazioni

MANURHIN K'MX 532TREND è stata progettata per la lavorazione produttiva di pezzi da barre con diametro massimo di 32 mm e 36 mm (con modifica della barra).

Tornio automatico a fantina mobile MANURHIN K'MX 632
  • Barra max. ⌀ 32mm oppure ⌀36 mm
  • Potenza utensili motorizzati 2,3 kW
  • Coppia utensili motorizzati fino a 32 Nm
  • Numero utensili in taglio simultaneamente: 2
  • Ottimo per lunghe perforazioni!
Maggiori informazioni

MANURHIN K’MX 632 è stata progettata per la lavorazione produttiva di pezzi da barre con diametro massimo di 32 mm e 36 mm (con modifica della barra).

Tornio automatico a fantina mobile MANURHIN K'MX 632 DUO
  • Barra max. ⌀ 32mm oppure ⌀36 mm
  • Potenza utensili motorizzati 2,3 kW
  • Coppia utensili motorizzati fino a 32 Nm
  • Numero utensili in taglio simultaneamente: 2
  • Due utensili sul mandrino principale contemporaneamente!
Maggiori informazioni

MANURHIN K'MX 632 DUO è progettato per la lavorazione produttiva di pezzi da barre con diametro massimo di 32 mm e di 36 mm (con modifica della barra).

Macchina automatica a fantina mobile MANURHIN K’MX 732 EVO
  • Barra max. ⌀ 32mm oppure ⌀36 mm
  • Potenza utensili motorizzati 2,3 kW
  • Numero utensili in taglio simultaneamente: 3
  • Potenza mandrino principale 15/25 kW
  • La macchina automatica più potente!
  • Supportato dal sistema ESPRIT CAM
Maggiori informazioni

MANURHIN K'MX 732 EVO è stata progettata per la lavorazione produttiva di pezzi da barre con diametro massimo di 32 mm e 36 mm (con modifica della barra).

Tornio automatico a fantina mobile MANURHIN K'MX 816 CLEVER
  • Barra max. ⌀ 16mm oppure ⌀20 mm
  • Velocità di 12.000 giri su entrambi i mandrini
  • Asse B (opzionale)
  • Numero utensili in taglio simultaneamente: 4
  • 32 posizioni per gli utensili
Maggiori informazioni

MANURHIN K'MX 816 CLEVER è stata progettata per la lavorazione produttiva di pezzi da barre con diametro massimo di 16 mm e 20 mm.

Tornio automatico a fantina mobile MANURHIN K'MX 916 CLEVER
  • Barra max. ⌀ 16mm oppure ⌀ 20 mm
  • Velocità di 12.000 giri su entrambi i mandrini
  • Asse B (opzionale)
  • Torretta portautensili con corsa sull’asse Z
  • Numero utensili in taglio simultaneamente: 4
Maggiori informazioni

MANURHIN K'MX 916 CLEVER è stata progettata per la lavorazione produttiva di pezzi da barre con diametro massimo di 16 mm e 20 mm.

Tornio automatico a fantina mobile MANURHIN K’MX SWING
  • Barra max. ⌀ 26 mm oppure ⌀ 32 mm
  • Potenza utensili motorizzati 2,3 kW
  • Coppia utensili motorizzati fino a 32 Nm
  • Numero utensili in taglio simultaneamente: 4
  • Software di programmazione K'MX Plus
Maggiori informazioni

MANURHIN K'MX SWING è disponibile in due versioni: per barre Ø 26 mm e Ø 32 mm (è richiesta la modifica della barra).

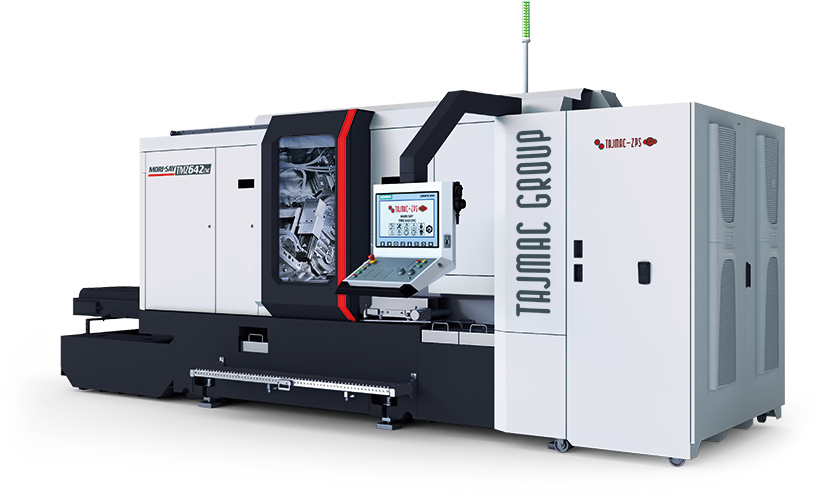

TMZ642CNC

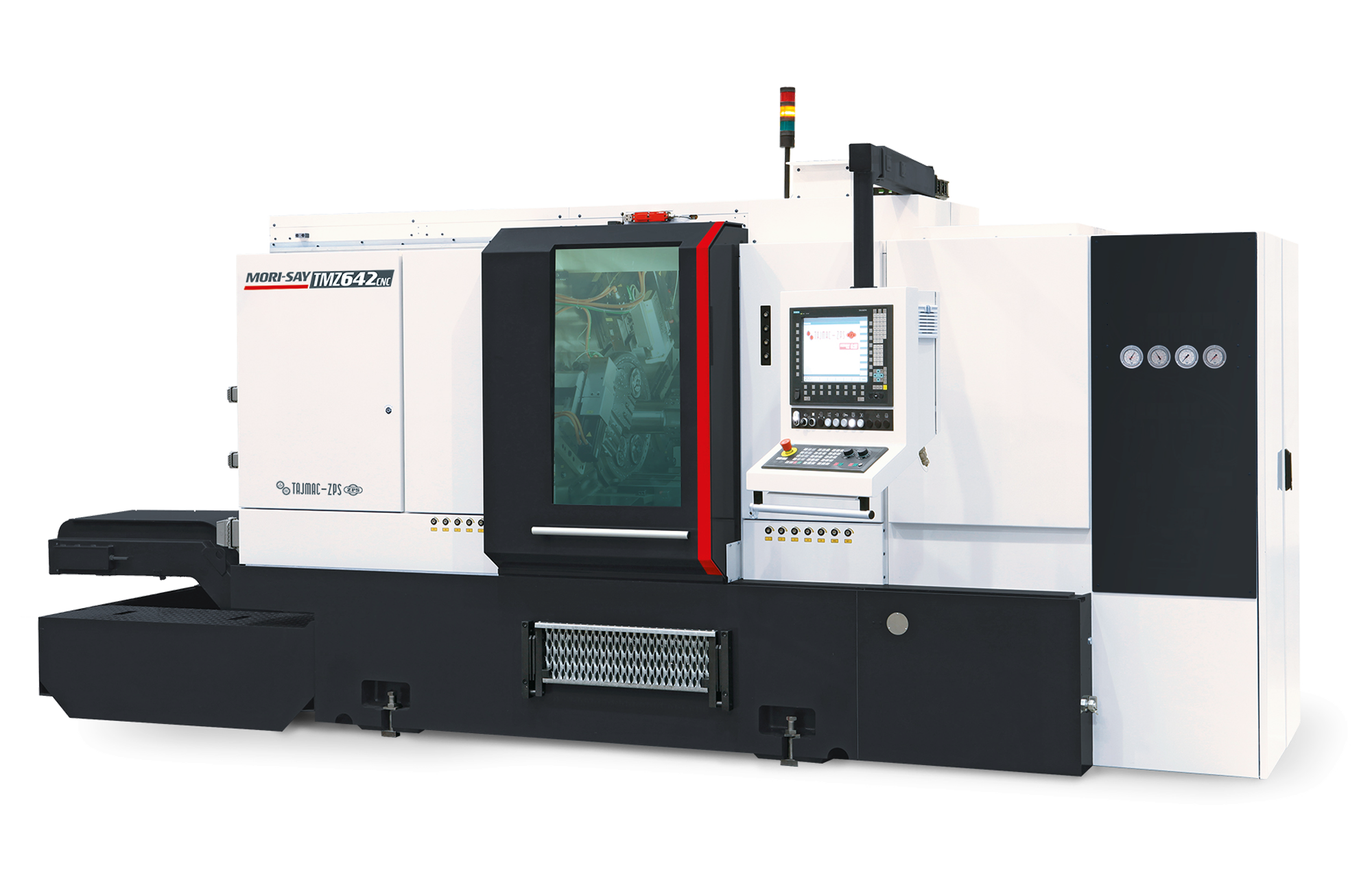

TMZ642CNC

Tornio plurimandrino MORI-SAY TMZ642CNC

Le soluzioni tecniche avanzate sviluppate dai nostri progettisti consentono alla macchina automatica plurimandrino MORI-SAY TMZ642CNC di controllare in modo indipendente la velocità di ciascun mandrino e distribuire la potenza su ciascun azionamento del mandrino AC in base alle condizioni della lavorazione.

Allo stesso tempo, l'indipendenza assoluta di ciascun mandrino consente di compiere qualsiasi tipo di lavorazione, comprese le operazioni che richiedono l'arresto e l'orientamento del mandrino, rendendo di fatto la TMZ642CNC un vero e proprio centro di lavoro multifunzionale.

  • Alta precisione nella produzione in serie di massa
  • Elevata rigidità paragonabile alle macchine a camme
  • 6 azionamenti mandrino indipendenti
  • Sistema di controllo Siemens Sinumerik 840D sl
  • Programma tecnologico Tmis di proprietà

Parametri tecnici

Parametri tecnici MORI-SAY TMZ642CNC
Numero mandrini 6
Massimo diametro barra 48 mm
Diametro max. interno del tubo di chiusura 53 mm
Lunghezza max. caricamento materiale 180 mm
Velocità mandrino 5 000 min-1
Potenza nominale motore mandrino 7 kW
Momento torcente nominale mandrino 66,8 Nm
Tempo perso 0,7 - 1 s
Numero slitte longitudinali 6
Numero slitte a croce 5

Brochure MORI-SAY TMZ642CNC

Se siete interessati a questa macchina, non esitate a contattarci.
