Programma di produzione

Il programma di produzione di TAJMAC-ZPS è composto da macchine automatiche a fantina mobile e plurimandrino, meccanici e CNC. Le macchine vengono utilizzate nelle più esigenti industrie di tutti i mercati mondiali e si sono guadagnate un'ottima reputazione per i loro elevati parametri tecnici, precisione e affidabilità.

Torni automatici plurimandrino MORI-SAY

Macchine meccaniche serie AC
Concetto tradizionale di torni automatici a camme adatti per produzioni di grandi serie o di massa. Versione base con 6 o 8 mandrini, controllata da motori per il comando di mandrini e avanzamenti.
Macchine a controllo numerico serie TMZ
Macchine completamente a controllo numerico con 5, 6 e 8 mandrini. Adatte alla produzione in serie di parti tecnologicamente impegnative.

Torni automatici CNC a fantina mobile MANURHIN K’MX

Presentiamo ai nostri clienti le nostre macchine automatiche a fantina mobile, altamente produttive, per la lavorazione di pezzi da barre di materiale, quadrati ed esagonali. Questo tipo di torni automatici ha ampliato il programma di produzione TAJMAC-MTM, a. s. dopo l'acquisizione di MANURHIN K´MX nel 2004 e il trasferimento della produzione da Mulhouse a Zlín.

  • Tornitura più potente!
  • Fresatura più potente!
  • Maggiore produttività!
Tornio automatico plurimandrino MORI-SAY 620AC
  • Numero mandrini: 6
  • Diametro max. della barra: 20 mm
  • Max. lunghezza caricamento materiale: 100 mm
  • Giri mandrino: max 6 000 min-1
Maggiori informazioni

Versione Base con 6 slitte trasversali, 6 slitte longitudinali, 4 carri a croce con correttore di conicità e blocco centrale con movimento indipendente.
Motorizzazione Siemens Simodrive con gamma continua di velocità mandrini ed avanzamenti indipendenti, PLC Simatic 7-300

mori-say 632
Tornio automatico a sei mandrini MORI-SAY TM620CNC
  • Numero mandrini: 6
  • Diametro max. della barra 20/24 mm
  • Max. lunghezza caricamento materiale:  100 mm
  • Giri mandrino: max 6 000 giri/min
Maggiori informazioni

Tornio automatico a sei mandrini completamente controllato da CNC di elevata precisione, rigidità e velocità. Progettato per la produzione di massa e in serie di componenti di precisione da materiale di barra fino ad un massimo di Ø 20 mm (24 mm).
L´elevata produttività é resa possibile da un totale di 21 assi contro llati da CNC e da altri 13 disponibili per il controllo di accessori speciali e da 6 mandrini con velocità massima di 6 000 giri/min. Tempo di traslazione del tamburo 0,7 s. Il sistema di controllo Fanuc i30-B plus e due pannelli operatore garantiscono un funzionamento comodo e intuitivo della macchina.

mori-say TM620 CNC
Tornio automatico plurimandrino MORI-SAY TMZ518CNC PENTA
  • Numero mandrini: 5
  • Diametro max. della barra: 18 mm
  • Max. lunghezza caricamento materiale: 90 mm
  • Giri mandrino: max 8 000 min-1
Maggiori informazioni

Versione base con 5 carri a croce, versione TM – fino a 24 assi controllati e giri mandrino sincronizzati, versione TM – fino a 30 assi controllati e giri mandrino indipendenti, caricatore automatico di barre integrato, sistema di controllo e motori: Fanuc.

mori-say 632
Tornio automatico plurimandrino MORI-SAY 632AC, 642AC
  • Numero mandrini: 6
  • Diametro max. della barra: 32/42 mm
  • Max. lunghezza caricamento materiale: 125 mm
  • Giri mandrino: max 4 250 min-1
Maggiori informazioni

Versione base con 6 slitte trasversali, 6 slitte longitudinali e 4 carri a croce, motori Siemens SINAMICS S120 con controllo continuo, possibilità di modifica della macchina per la lavorazione del diametro massimo di 42mm - 642AC, entrambe le versioni possono essere modificate per permettere l’arresto dei mandrini - tipi 632SAC e 642SAC.

mori-say 632
Tornio automatico plurimandrino MORI-SAY 657AC, 667AC
  • Numero mandrini: 6
  • Diametro max. della barra: 57/67 mm
  • Max. lunghezza caricamento materiale: 160 mm
  • Giri mandrino: max 3 200 min-1
Maggiori informazioni

Versione base con 6 slitte trasversali, 6 slitte longitudinali e 4 carri a croce, motori Siemens SINAMICS S120 con controllo continuo, possibilità di modifica della macchina per la lavorazione del diametro massimo di 67mm – 667AC, la versione 657AC può essere modificata per permettere l’arresto dei mandrini – tipo 657SAC.

mori-say 657 667
Tornio automatico plurimandrino MORI-SAY 832AC, 842AC
  • Numero mandrini: 8
  • Diametro max. della barra: 32/42 mm
  • Max. lunghezza caricamento materiale: 125 mm
  • Giri mandrino: max 3 750 min-1
Maggiori informazioni

Versione base con 8 slitte trasversali, 8 slitte longitudinali e 4 carri a croce, motori Siemens SINAMICS S120 con controllo continuo, possibilità di modifica della macchina per la lavorazione del diametro massimo di 42mm – 842AC, entrambe le versioni possono essere modificate per permettere l’arresto dei mandrini - tipo 832SAC e 842SAC.

mori-say 832 842
Tornio plurimandrino MORI-SAY TMZ642CNC
  • Numero mandrini: 6
  • Diametro max. della barra: 42 mm
  • Max. lunghezza caricamento materiale: 150 mm
  • Giri mandrino: max 5 000 min-1
Maggiori informazioni

Versione base con 5 carri a croce, 6 slitte longitudinali e 1 slitta radiale per l’utensile troncatore, fino a 44 assi controllati, giri mandrino indipendenti, sistema di controllo Siemens Sinumerik 840D sl, motore SINAMICS S120.

mori-say 642 CNC
Tornio plurimandrino MORI-SAY TMZ842CNC
  • Numero mandrini: 8
  • Diametro max. della barra: 48 mm
  • Max. lunghezza caricamento materiale: 180 mm
  • Giri mandrino: max 4 500 min-1
Maggiori informazioni

Versione base con 7 carri a croce, 8 slitte longitudinali e 1 slitta radiale per utensile troncatore, fino a 62 assi controllati, giri mandrino indipendenti, sistema di controllo Siemens Sinumerik 840D sl, motore SINAMICS S120.

mori-say 842 CNC
Tornio plurimandrino MORI-SAY TMZ867CNC
  • Numero mandrini: 8
  • Diametro max. della barra: 67 mm
  • Max. lunghezza caricamento materiale: 200 mm
  • Giri mandrino: max 2 500 min-1
Maggiori informazioni

Versione base con 7 carri a croce, 8 slitte longitudinali e 1 slitta radiale per la troncatura. Fino a 62 assi controllati, giri mandrino indipendenti.
Sistema di controllo Siemens Sinumerik SOLUTION LINE

mori-say 867 CNC
Tornio automatico a fantina mobile MANURHIN K'MX 413
  • Barra max. ⌀ 13mm oppure ⌀16 mm
  • Velocità 12.000 giri su entrambi i mandrini
  • Motore del mandrino potente
  • Due utensili assiali con taglio simultaneo
  • Numero utensili in taglio simultaneamente: 2 assiali
Maggiori informazioni

MANURHIN K’MX 413 è stata progettata per la lavorazione di pezzi piccoli da barre fino a ø 13 mm o fino a ø 16 mm.

K’MX 413
Tornio automatico a fantina mobile MANURHIN K’MX 432
  • Barra max. ⌀ 32mm oppure ⌀36 mm
  • Velocità 10.000 giri su entrambi i mandrini
  • Potenza utensili motorizzati 2,3 kW
  • Coppia utensili motorizzati fino a 32 Nm
  • Numero utensili in taglio simultaneamente: 2 assiali
Maggiori informazioni

MANURHIN K'MX 432 è stata progettata per la lavorazione produttiva di pezzi da barre con diametro massimo di 32 mm e 36 mm (con modifica della barra).

K’MX 432
MANURHIN K’MX 520
  • Diametro max. del materiale in barra 20 mm
  • 12.000 giri/min su entrambi i mandrini
  • 8.400 giri/min degli utensili motorizzati
  • Potenza mandrino principale 3,7/5,5 kW
  • Corsa della fantina 210 mm
  • Numero di utensili in taglio contemporaneamente: 2
Maggiori informazioni

MANURHIN K'MX 520 è progettato per la lavorazione produttiva di pezzi da barra con un diametro massimo di 20 mm.

K’MX 520
Tornio automatico a fantina mobile MANURHIN K'MX 532 TREND
  • Barra max. ⌀ 32mm oppure ⌀36 mm
  • Velocità 10.000 giri su entrambi i mandrini
  • Potenza utensili motorizzati 2,3 kW
  • Coppia utensili motorizzati fino a 32 Nm
  • Numero utensili in taglio simultaneamente: 2
Maggiori informazioni

MANURHIN K'MX 532TREND è stata progettata per la lavorazione produttiva di pezzi da barre con diametro massimo di 32 mm e 36 mm (con modifica della barra).

K’MX 532
MANURHIN K’MX 620
  • Diametro max. del materiale in barra 20 mm
  • 12.000 giri/min su entrambi i mandrini
  • 8.400 giri/min degli utensili motorizzati
  • Potenza mandrino principale 3,7/5,5 kW
  • Corsa della fantina 210 mm
  • Numero di utensili in taglio contemporaneamente: 2
Maggiori informazioni

MANURHIN K'MX 620 è progettato per la lavorazione produttiva di pezzi da barra con un diametro massimo di 20 mm.

K’MX 620
Tornio automatico a fantina mobile MANURHIN K'MX 632
  • Barra max. ⌀ 32mm oppure ⌀36 mm
  • Potenza utensili motorizzati 2,3 kW
  • Coppia utensili motorizzati fino a 32 Nm
  • Numero utensili in taglio simultaneamente: 2
  • Ottimo per lunghe perforazioni!
Maggiori informazioni

MANURHIN K’MX 632 è stata progettata per la lavorazione produttiva di pezzi da barre con diametro massimo di 32 mm e 36 mm (con modifica della barra).

Tornio automatico a fantina mobile MANURHIN K'MX 632 DUO
  • Barra max. ⌀ 32mm oppure ⌀36 mm
  • Potenza utensili motorizzati 2,3 kW
  • Coppia utensili motorizzati fino a 32 Nm
  • Numero utensili in taglio simultaneamente: 2
  • Due utensili sul mandrino principale contemporaneamente!
Maggiori informazioni

MANURHIN K'MX 632 DUO è progettato per la lavorazione produttiva di pezzi da barre con diametro massimo di 32 mm e di 36 mm (con modifica della barra).

K’MX 632
Macchina automatica a fantina mobile MANURHIN K’MX 732 EVO
  • Barra max. ⌀ 32mm oppure ⌀36 mm
  • Potenza utensili motorizzati 2,3 kW
  • Numero utensili in taglio simultaneamente: 3
  • Potenza mandrino principale 15/25 kW
  • La macchina automatica più potente!
  • Supportato dal sistema ESPRIT CAM
Maggiori informazioni

MANURHIN K'MX 732 EVO è stata progettata per la lavorazione produttiva di pezzi da barre con diametro massimo di 32 mm e 36 mm (con modifica della barra).

K’MX 732
Tornio automatico a fantina mobile MANURHIN K'MX 816 CLEVER
  • Barra max. ⌀ 16mm oppure ⌀20 mm
  • Velocità di 12.000 giri su entrambi i mandrini
  • Asse B (opzionale)
  • Numero utensili in taglio simultaneamente: 4
  • 32 posizioni per gli utensili
Maggiori informazioni

MANURHIN K'MX 816 CLEVER è stata progettata per la lavorazione produttiva di pezzi da barre con diametro massimo di 16 mm e 20 mm.

K’MX 816
Tornio automatico a fantina mobile MANURHIN K'MX 916 CLEVER
  • Barra max. ⌀ 16mm oppure ⌀ 20 mm
  • Velocità di 12.000 giri su entrambi i mandrini
  • Asse B (opzionale)
  • Torretta portautensili con corsa sull’asse Z
  • Numero utensili in taglio simultaneamente: 4
Maggiori informazioni

MANURHIN K'MX 916 CLEVER è stata progettata per la lavorazione produttiva di pezzi da barre con diametro massimo di 16 mm e 20 mm.

Tornio automatico a fantina mobile MANURHIN K’MX SWING
  • Barra max. ⌀ 26 mm oppure ⌀ 32 mm
  • Potenza utensili motorizzati 2,3 kW
  • Coppia utensili motorizzati fino a 32 Nm
  • Numero utensili in taglio simultaneamente: 4
  • Software di programmazione K'MX Plus
Maggiori informazioni

MANURHIN K'MX SWING è disponibile in due versioni: per barre Ø 26 mm e Ø 32 mm (è richiesta la modifica della barra).

K’MX 1032
Tornio automatico a fantina mobile MANURHIN K’MX 1032
  • Barra max. ⌀ 32 mm oppure ⌀ 36 mm
  • Potenza utensili motorizzati 2,3 kW
  • Coppia utensili motorizzati fino a 32 Nm
  • Numero utensili in taglio simultaneamente: 4
Maggiori informazioni

MANURHIN K'MX 1032 è disponibile in due versioni: per barre Ø 32 mm e Ø 36mm (è richiesta la modifica della barra).

K’MX 1032

K’MX 620

K’MX 620

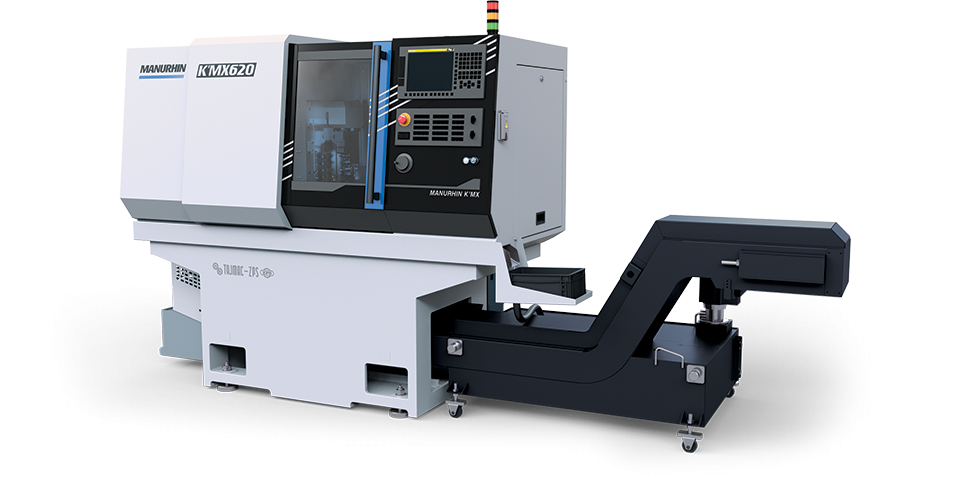

    MANURHIN K’MX 620

    MANURHIN K'MX 620 è progettato per la lavorazione produttiva di pezzi da barra con un diametro massimo di 20 mm.

    La macchina è dotata di serie di due elettromandrini con una velocità massima di 12.000 giri/min e una boccola di guida rotante sincronizzata con il mandrino principale tramite pulegge e cinghie. Sei assi lineari CNC (X1, Y1, Z1, X2, Y2, Z2), due assi rotativi (C1, C2).

    Insieme al modello MANURHIN K'MX 520, è una macchina con il miglior rapporto qualità/prezzo per il cliente.

    • Diametro max. del materiale in barra 20 mm
    • 12.000 giri/min su entrambi i mandrini
    • 8.400 giri/min degli utensili motorizzati
    • Potenza mandrino principale 3,7/5,5 kW
    • Corsa della fantina 210 mm
    • Numero di utensili in taglio contemporaneamente: 2

    Parametri

    Specifiche


    Diametro max. della barra Ø 20 mm
    Potenza mandrino kW 100% / 30min. - principale 3,7 / 5,5 kW
    Potenza mandrino kW 100% / 30min. - contromandrino 2,2 / 3,7 kW
    Velocità max. mandrino giri/min - principale 12 000 min-1
    Velocità max. mandrino giri/min - contromandrino 12 000 min-1
    Corsa mandrino 210 mm

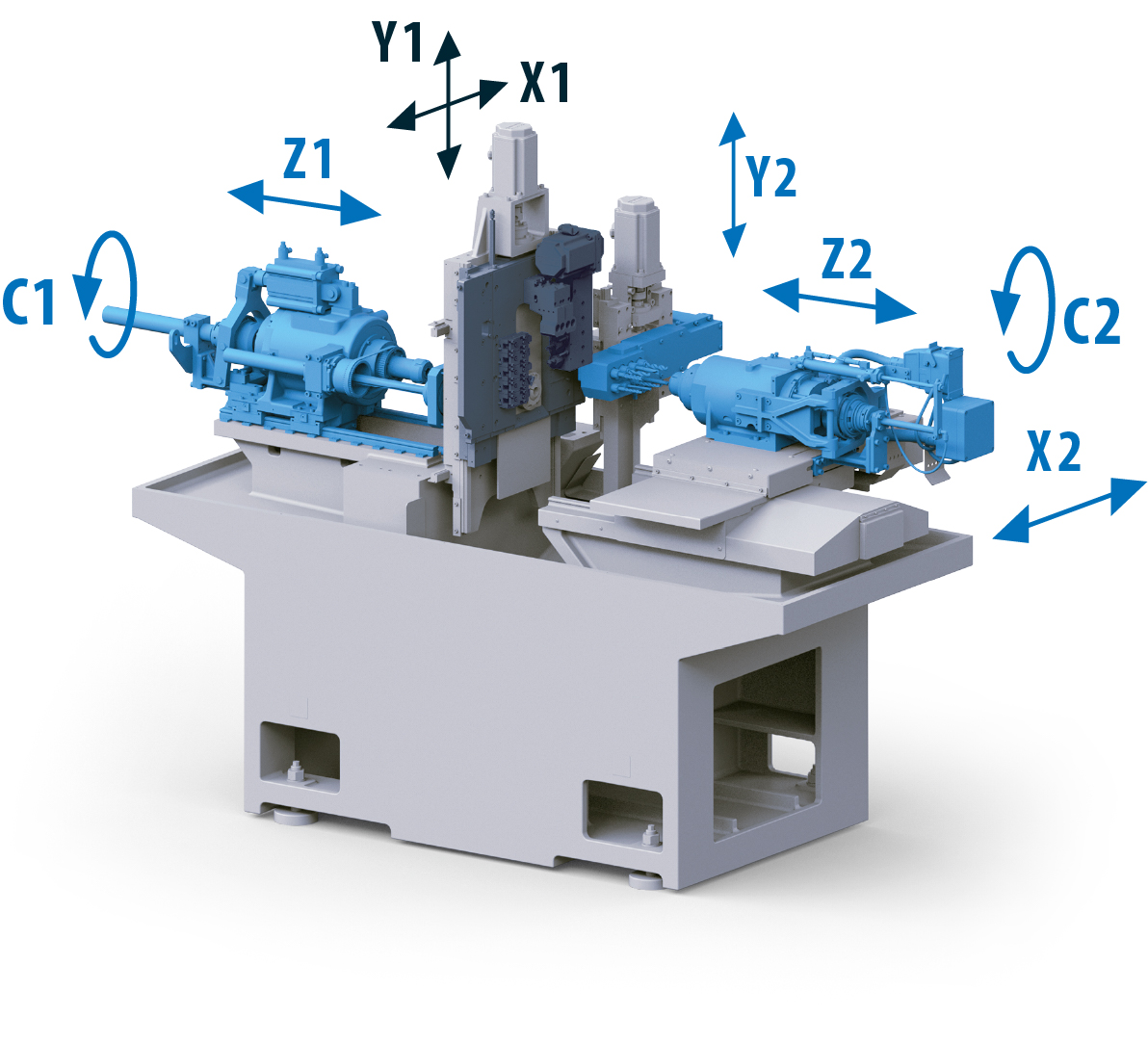

    Numero di assi CNC 6 + 2
    Canali di programmazione 2
    Max utensili in taglio contemporaneamente 2
    Potenza utensili motorizzati 2 kW

    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +

    File da scaricare

    Brochure MANURHIN K'MX 620 Scarica
    Catalogo accessori Scarica
