TAJMAC centri di lavoro ad alte prestazioni, centri di tornitura, macchine automatiche a fantina mobile e plurimandrino a CNC
×
Programma di produzione

Il programma di produzione di TAJMAC-ZPS è composto da macchine automatiche a fantina mobile e plurimandrino, meccanici e CNC. Le macchine vengono utilizzate nelle più esigenti industrie di tutti i mercati mondiali e si sono guadagnate un'ottima reputazione per i loro elevati parametri tecnici, precisione e affidabilità.

Torni automatici plurimandrino MORI-SAY

Macchine meccaniche serie AC
Concetto tradizionale di torni automatici a camme adatti per produzioni di grandi serie o di massa. Versione base con 6 o 8 mandrini, controllata da motori per il comando di mandrini e avanzamenti.
Macchine a controllo numerico serie TMZ
Macchine completamente a controllo numerico con 5, 6 e 8 mandrini. Adatte alla produzione in serie di parti tecnologicamente impegnative.

Torni automatici CNC a fantina mobile MANURHIN K’MX

Presentiamo ai nostri clienti le nostre macchine automatiche a fantina mobile, altamente produttive, per la lavorazione di pezzi da barre di materiale, quadrati ed esagonali. Questo tipo di torni automatici ha ampliato il programma di produzione TAJMAC-MTM, a. s. dopo l'acquisizione di MANURHIN K´MX nel 2004 e il trasferimento della produzione da Mulhouse a Zlín.

  • Tornitura più potente!
  • Fresatura più potente!
  • Maggiore produttività!
Tornio automatico plurimandrino MORI-SAY 620AC
  • Numero mandrini: 6
  • Diametro max. della barra: 20 mm
  • Max. lunghezza caricamento materiale: 100 mm
  • Giri mandrino: max 6 000 min-1
Maggiori informazioni

Versione Base con 6 slitte trasversali, 6 slitte longitudinali, 4 carri a croce con correttore di conicità e blocco centrale con movimento indipendente.
Motorizzazione Siemens Simodrive con gamma continua di velocità mandrini ed avanzamenti indipendenti, PLC Simatic 7-300

Tornio automatico plurimandrino MORI-SAY 632AC, 642AC
  • Numero mandrini: 6
  • Diametro max. della barra: 32/42 mm
  • Max. lunghezza caricamento materiale: 125 mm
  • Giri mandrino: max 4 250 min-1
Maggiori informazioni

Versione Base con 6 slitte trasversali, 6 slitte longitudinali, 4 carri a croce con correttore di conicità. 4 frizioni di sicurezza per sovraccarichi, alta stabilità termica e dinamica, lavorazioni di barre con diametro fino a 32mm (42 mm per il modello 642)
Motorizzazione SIEMENS Simodrive con gamma continua di velocità mandrini ed avanzamenti, PLC Siemens SIMATC S 7-300

Tornio automatico plurimandrino MORI-SAY 657AC, 667AC
  • Numero mandrini: 6
  • Diametro max. della barra: 57/67 mm
  • Max. lunghezza caricamento materiale: 160 mm
  • Giri mandrino: max 3 200 min-1
Maggiori informazioni

Versione Base con 6 slitte trasversali, 6 slitte longitudinali, 4 carri a croce con correttore di conicità. 4 frizioni di sicurezza per sovraccarichi, alta stabilità termica e dinamica, lavorazioni di barre con diametro fino a 57mm (67 mm per il modello 667)
Motorizzazione SIEMENS Simodrive con gamma continua di velocità mandrini ed avanzamenti, PLC Siemens SIMATC S 7-300

Tornio automatico plurimandrino MORI-SAY 832AC, 842AC
  • Numero mandrini: 8
  • Diametro max. della barra: 32/42 mm
  • Max. lunghezza caricamento materiale: 125 mm
  • Giri mandrino: max 3 750 min-1
Maggiori informazioni

Versione Base con 8 slitte trasversali, 8 slitte longitudinali, 4 carri a croce con correttore di conicità. 4 frizioni di sicurezza per sovraccarichi, alta stabilità termica e dinamica, lavorazioni di barre con diametro fino a 32mm (42 mm per il modello 642)
Possibilità di lavorazioni in ripresa su pinza o con autocentrante fino a 130 mm di diametro. Motorizzazione SIEMENS Simodrive con gamma continua di velocità mandrini ed avanzamenti, PLC Siemens SIMATC S 7-300

Tornio plurimandrino MORI-SAY TMZ642CNC
  • Numero mandrini: 6
  • Diametro max. della barra: 42 mm
  • Max. lunghezza caricamento materiale: 150 mm
  • Giri mandrino: max 5 000 min-1
Maggiori informazioni

Versione base con 5 carri a croce, 6 slitte longitudinali e 1 slitta radiale per la troncatura. Fino a 44 assi controllati, giri mandrino indipendenti.
Sistema di controllo Siemens Sinumerik SOLUTION LINE.

Tornio plurimandrino MORI-SAY TMZ842CNC
  • Numero mandrini: 8
  • Diametro max. della barra: 48 mm
  • Max. lunghezza caricamento materiale: 180 mm
  • Giri mandrino: max 4 500 min-1
Maggiori informazioni

Versione base con 7 carri a croce, 8 slitte longitudinali e 1 slitta radiale per la troncatura. Fino a 62 assi controllati, giri mandrino indipendenti.
Sistema di controllo Siemens Sinumerik SOLUTION LINE

Tornio plurimandrino MORI-SAY TMZ867CNC
  • Numero mandrini: 8
  • Diametro max. della barra: 67 mm
  • Max. lunghezza caricamento materiale: 200 mm
  • Giri mandrino: max 2 500 min-1
Maggiori informazioni

Versione base con 7 carri a croce, 8 slitte longitudinali e 1 slitta radiale per la troncatura. Fino a 62 assi controllati, giri mandrino indipendenti.
Sistema di controllo Siemens Sinumerik SOLUTION LINE

Tornio automatico a fantina mobile MANURHIN K'MX 413
  • Barra max. ⌀ 13mm oppure ⌀16 mm
  • Velocità 12.000 giri su entrambi i mandrini
  • Motore del mandrino potente
  • Due utensili assiali con taglio simultaneo
  • Numero utensili in taglio simultaneamente: 2 assiali
Maggiori informazioni

MANURHIN K’MX 413 è stata progettata per la lavorazione di pezzi piccoli da barre fino a ø 13 mm o fino a ø 16 mm.

Tornio automatico a fantina mobile MANURHIN K’MX 432
  • Barra max. ⌀ 32mm oppure ⌀36 mm
  • Velocità 10.000 giri su entrambi i mandrini
  • Potenza utensili motorizzati 2,3 kW
  • Coppia utensili motorizzati fino a 32 Nm
  • Numero utensili in taglio simultaneamente: 2 assiali
Maggiori informazioni

MANURHIN K'MX 432 è stata progettata per la lavorazione produttiva di pezzi da barre con diametro massimo di 32 mm e 36 mm (con modifica della barra).

Tornio automatico a fantina mobile MANURHIN K'MX 532 TREND
  • Barra max. ⌀ 32mm oppure ⌀36 mm
  • Velocità 10.000 giri su entrambi i mandrini
  • Potenza utensili motorizzati 2,3 kW
  • Coppia utensili motorizzati fino a 32 Nm
  • Numero utensili in taglio simultaneamente: 2
Maggiori informazioni

MANURHIN K'MX 532TREND è stata progettata per la lavorazione produttiva di pezzi da barre con diametro massimo di 32 mm e 36 mm (con modifica della barra).

Tornio automatico a fantina mobile MANURHIN K'MX 632
  • Barra max. ⌀ 32mm oppure ⌀36 mm
  • Potenza utensili motorizzati 2,3 kW
  • Coppia utensili motorizzati fino a 32 Nm
  • Numero utensili in taglio simultaneamente: 2
  • Ottimo per lunghe perforazioni!
Maggiori informazioni

MANURHIN K’MX 632 è stata progettata per la lavorazione produttiva di pezzi da barre con diametro massimo di 32 mm e 36 mm (con modifica della barra).

Tornio automatico a fantina mobile MANURHIN K'MX 632 DUO
  • Barra max. ⌀ 32mm oppure ⌀36 mm
  • Potenza utensili motorizzati 2,3 kW
  • Coppia utensili motorizzati fino a 32 Nm
  • Numero utensili in taglio simultaneamente: 2
  • Due utensili sul mandrino principale contemporaneamente!
Maggiori informazioni

MANURHIN K'MX 632 DUO è progettato per la lavorazione produttiva di pezzi da barre con diametro massimo di 32 mm e di 36 mm (con modifica della barra).

Macchina automatica a fantina mobile MANURHIN K’MX 732 EVO
  • Barra max. ⌀ 32mm oppure ⌀36 mm
  • Potenza utensili motorizzati 2,3 kW
  • Numero utensili in taglio simultaneamente: 3
  • Potenza mandrino principale 15/25 kW
  • La macchina automatica più potente!
  • Supportato dal sistema ESPRIT CAM
Maggiori informazioni

MANURHIN K'MX 732 EVO è stata progettata per la lavorazione produttiva di pezzi da barre con diametro massimo di 32 mm e 36 mm (con modifica della barra).

Tornio automatico a fantina mobile MANURHIN K'MX 816 CLEVER
  • Barra max. ⌀ 16mm oppure ⌀20 mm
  • Velocità di 12.000 giri su entrambi i mandrini
  • Asse B (opzionale)
  • Numero utensili in taglio simultaneamente: 4
  • 32 posizioni per gli utensili
Maggiori informazioni

MANURHIN K'MX 816 CLEVER è stata progettata per la lavorazione produttiva di pezzi da barre con diametro massimo di 16 mm e 20 mm.

Tornio automatico a fantina mobile MANURHIN K'MX 916 CLEVER
  • Barra max. ⌀ 16mm oppure ⌀ 20 mm
  • Velocità di 12.000 giri su entrambi i mandrini
  • Asse B (opzionale)
  • Torretta portautensili con corsa sull’asse Z
  • Numero utensili in taglio simultaneamente: 4
Maggiori informazioni

MANURHIN K'MX 916 CLEVER è stata progettata per la lavorazione produttiva di pezzi da barre con diametro massimo di 16 mm e 20 mm.

Tornio automatico a fantina mobile MANURHIN K’MX SWING
  • Barra max. ⌀ 26 mm oppure ⌀ 32 mm
  • Potenza utensili motorizzati 2,3 kW
  • Coppia utensili motorizzati fino a 32 Nm
  • Numero utensili in taglio simultaneamente: 4
  • Software di programmazione K'MX Plus
Maggiori informazioni

MANURHIN K'MX SWING è disponibile in due versioni: per barre Ø 26 mm e Ø 32 mm (è richiesta la modifica della barra).

TMZ842CNC

TMZ842CNC

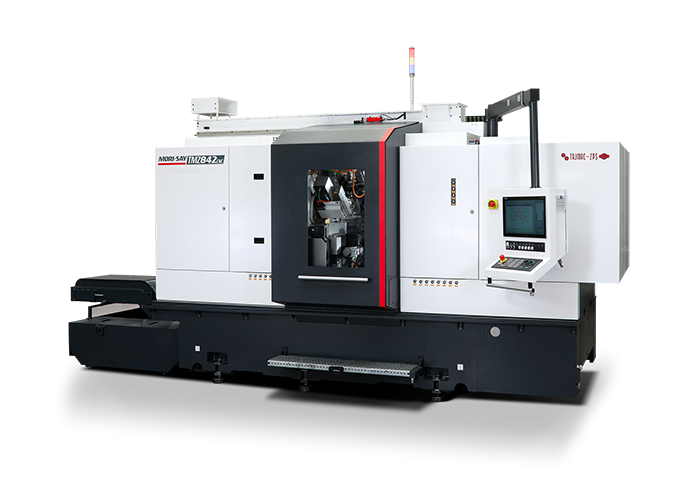

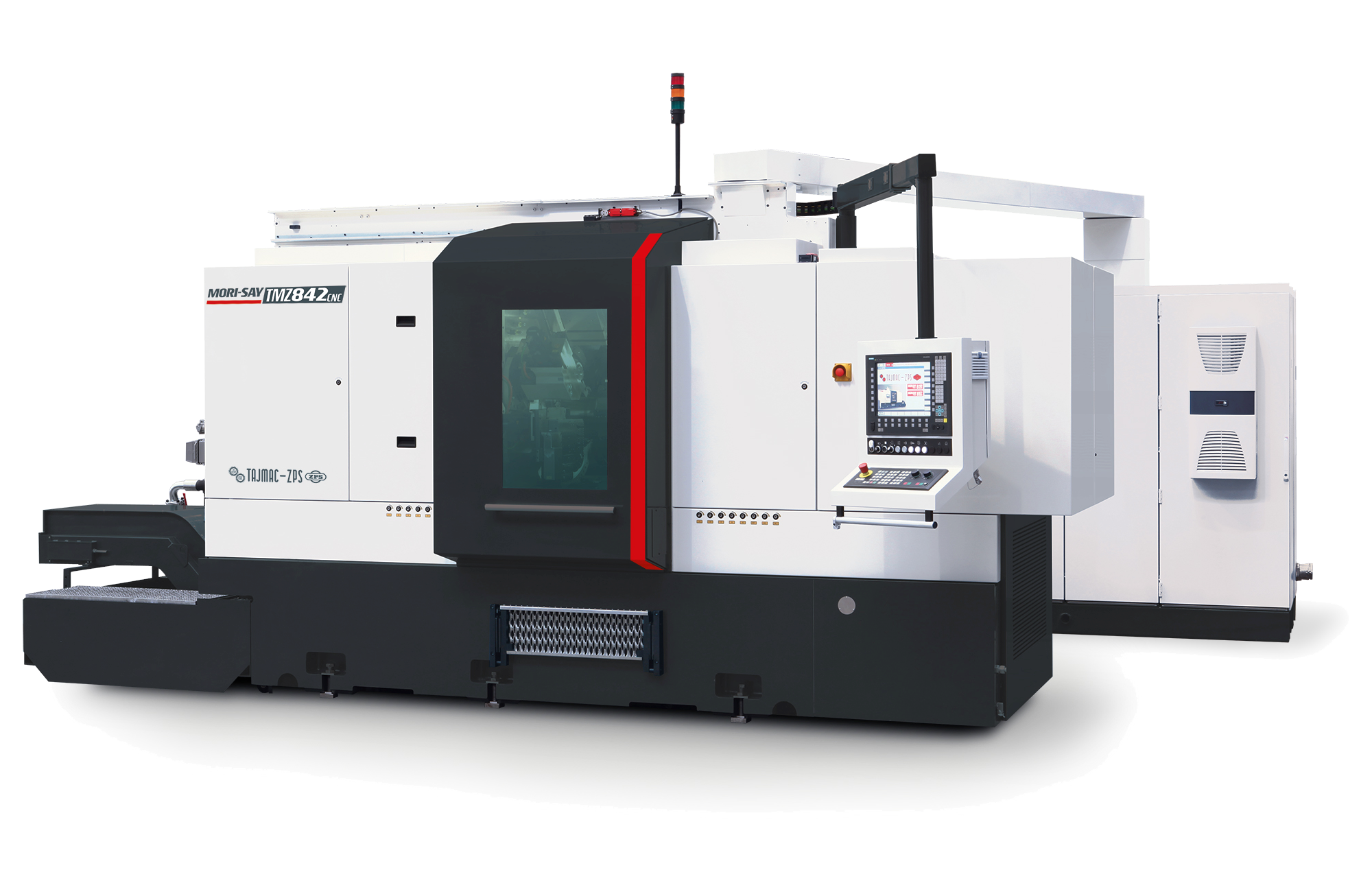

Tornio plurimandrino MORI-SAY TMZ842CNC

Questo tornio automatico a otto mandrini è progettato per la produzione in serie e di massa di pezzi con diametro fino a 42 mm.

Il materiale di base per la lavorazione può essere costituito da barre, pezzi fusi o pezzi fucinati. I prodotti principali realizzati su queste macchine sono in genere parti rotanti per l'industria automobilistica. Altri campi di applicazione per questa macchina sono: singole parti di cuscinetti, valvole, componenti per l'industria aerospaziale e altri.

  • Alta precisione nella produzione in serie di massa
  • Elevata rigidità paragonabile alle macchine a camme
  • 8 azionamenti mandrino indipendenti
  • Sistema di controllo Siemens Sinumerik 840D sl
  • Programma tecnologico Tmis di proprietà

Parametri tecnici

Parametri tecnici MORI-SAY TMZ842CNC
Numero mandrini 8
Massimo diametro barra 42 mm
Lunghezza max. caricamento materiale 180 mm
Massima velocità mandrino 4 500 min-1
Potenza max. motore mandrino 11 kW
Potenza totale max. motori mandrino 88 kW
Potenza nominale motore mandrino 66 Nm
Tempo traslazione tamburo di 1 posizione 1 s
Numero slitte longitudinali 8
Numero slitte a croce 7
Numero slitte per troncatura 1

Brochure MORI-SAY TMZ842CNC

Se siete interessati a questa macchina, non esitate a contattarci.
